07 LED 깜박이기 - 그냥 따라하기

1. 이번 시간은

LED 깜박이기 (브래드보드)





---

2. 코드

2.1 스케치 실행



---

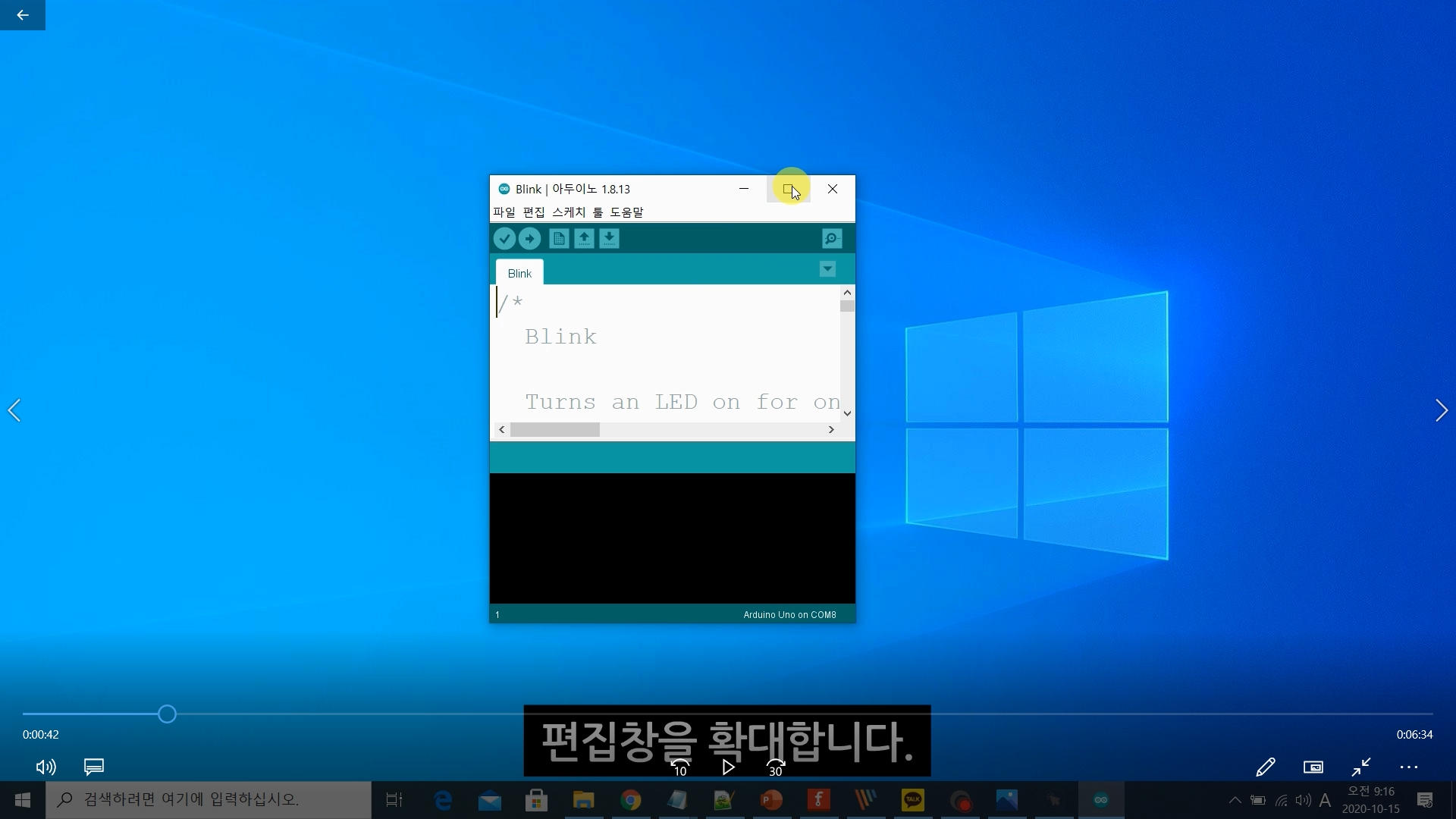

2.2 편집창 확대





---

3. 예제소스 Blink(내장 소스 LED 깜박이기)에서 코드를 수정

이번 시간은 아두이노의 12번을 사용하기 때문에 핀번호 13번인 LED_BUILTIN을 12번으로 수정합니다.



3.1 setup() 함수

pinMode(LED_BUILTIN, OUTPUT);   ===>    pinMode(12, OUTPUT);



---

3.2 loop() 함수

1번 라인 : pinMode(LED_BUILTIN, OUTPUT);   ===>    pinMode(12, OUTPUT);

3번 라인 : pinMode(LED_BUILTIN, OUTPUT);   ===>    pinMode(12, OUTPUT);



---

3.3 컴파일



---

3.3 업로드





---

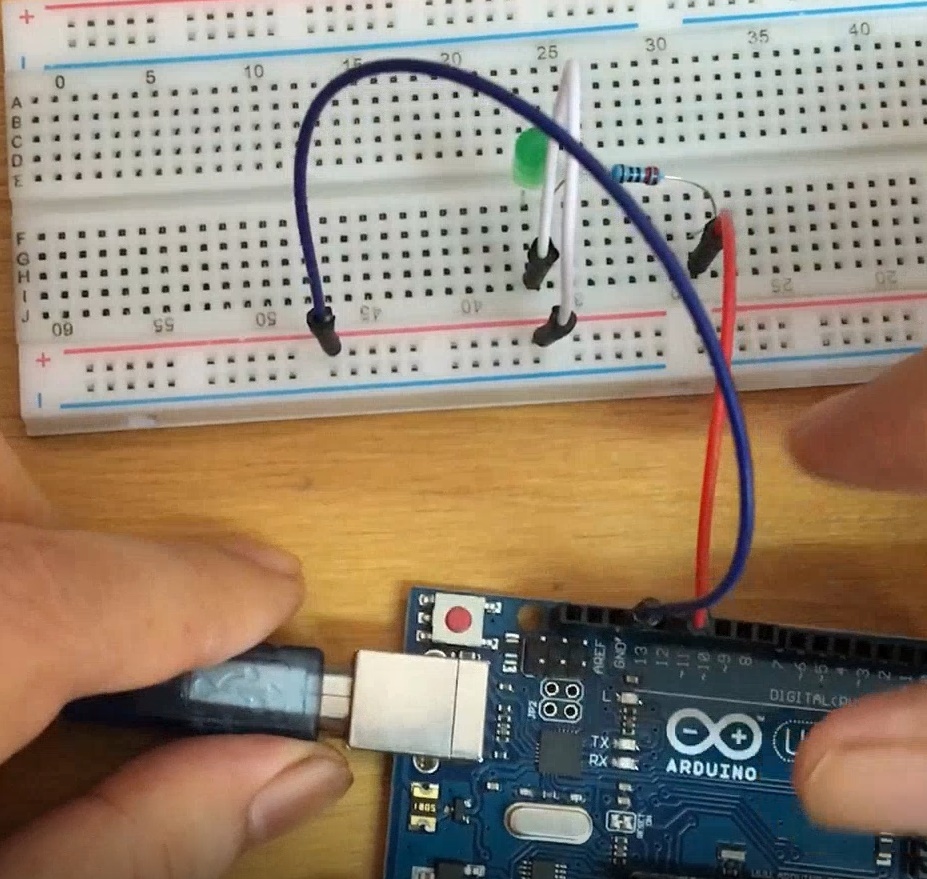

4. 아두이노와 브래드보드에 부품 설치

LED 깜박이기 배치도

4.1 LED 설치

브래드보드 위에 초록색 LED를 설치합니다. LED는 긴다리(+)와 짧은 다리(-)가 있습니다. 긴다리를 오른쪽으로, 짧은 다리를 왼쪽으로 브레드보드(빵판)에 설치를 합니다.



---

4.2 전기 저항 설치

LED의 긴다리와 같은 선상에 저항의 한쪽끝을 꽂고 다른 한쪽은 오른쪽에 꽂습니다.



---

4.3 점퍼케이블(점퍼선) 3개 설치

4.3.1 흰색 점퍼케이블은 LED의 짧은 다리와 같은 선상 끝에 한쪽 끝을 꽂고 붉은선을 건너서 다른쪽 끝을 꽂습니다. 접지(GND)와 연결하기 위해서이죠.



---

4.3.2 빨간 점퍼케이블은 저항의 오른쪽과 같은 선상에 한쪽 끝을 꽂고 다른 한쪽은 아두이노의 12번과 연결합니다.



---

4.3.3 청색 점퍼케이블은 빨간 라인 아래의 선에 한쪽 끝을 꽂고 다른 한쪽은 아두이노의 GND핀에 연결합니다.





---

5. 결과 확인

아두이노를 PC에 연결합니다.

아두이노를 PC에 연결

---

결과를 확인합니다. LED가 1초동안 불이 켜지고 1초동안 꺼지고를 반복합니다.





---

6. 다음 시간에는



수고하셨습니다.

---

** 동영상 **



동영상에서 배치도의 12번핀이 13번핀으로 그려진 점 양해바랍니다.
